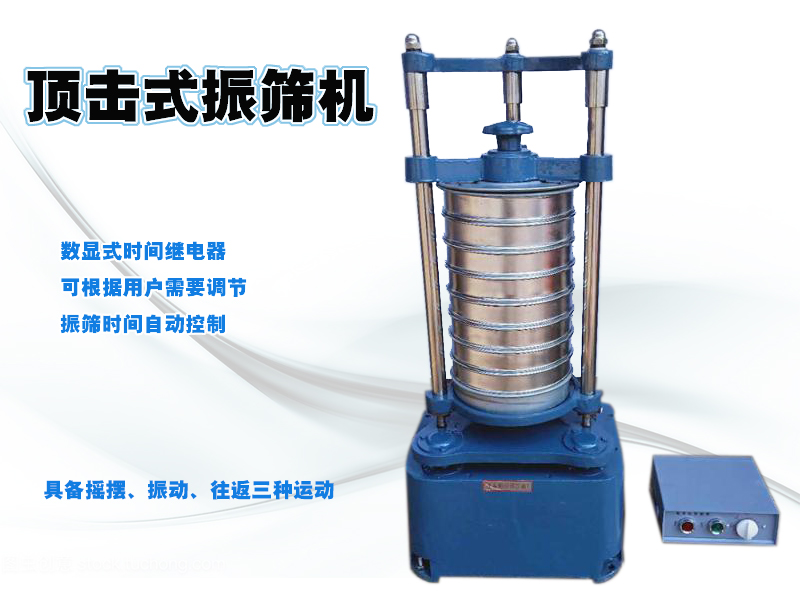

頂擊式振篩機

  頂擊式振篩機又名頂擊式標準振篩機，該設備為試驗室常用振動篩，規格有￠200mm、￠300mm樣式。結構主要由機座、篩具和傳動機構等部分組成，符合建材、地質、交通、化工等行業有關測試規范的要求，該機具有回轉和振擊雙重運動，能定時控制篩分時間。充分利用偏心原理使機器的平臺面發生有規律的震動和頂擊，代替了手工式篩分物料的優勢，具有時間精準、力度合理、頻率均勻等優點。

頂擊式振篩機特點：

1、采用了高精度的蝸輪蝸桿變速傳動，電子定時器單片機控制，

2、實現時間可調、工作時急停等多種功能。

3、下料快、物料不易堵塞，

4、配有數顯式時間繼電器。

5、整機結構合理、運行平穩、性能穩定、堅固耐用、操作方便等特點。

6、能有效保證頂擊、搖動次數，物料下料快，不易堵塞，適合高強度、大頻率地反復使用。

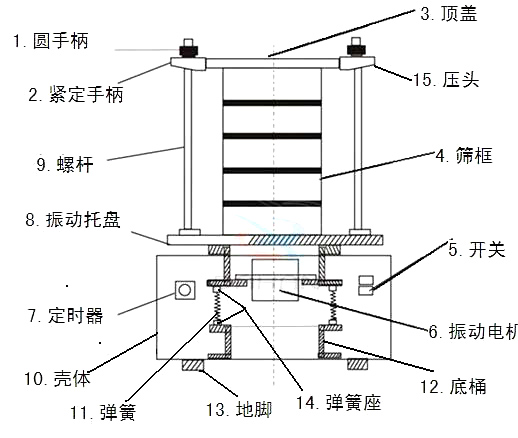

頂擊式振篩機結構及工作原理：

1、頂擊式振篩機由電動機通過傳動軸，蝸輪付帶動擺動架上的主偏心軸旋轉，從而又連帶動其他兩個副偏心軸回轉使整個篩組的擺動得到半徑，也等于偏心距的平面周圍擺動。

2、同時在同一臺電動機帶動另一對蝸輪付通過凸輪，頂桿裝有篩組的擺動架，周期地頂起靠自重下落在機座的砧座上，使擺動架得到平面圓周搖動的同時進行振擊。

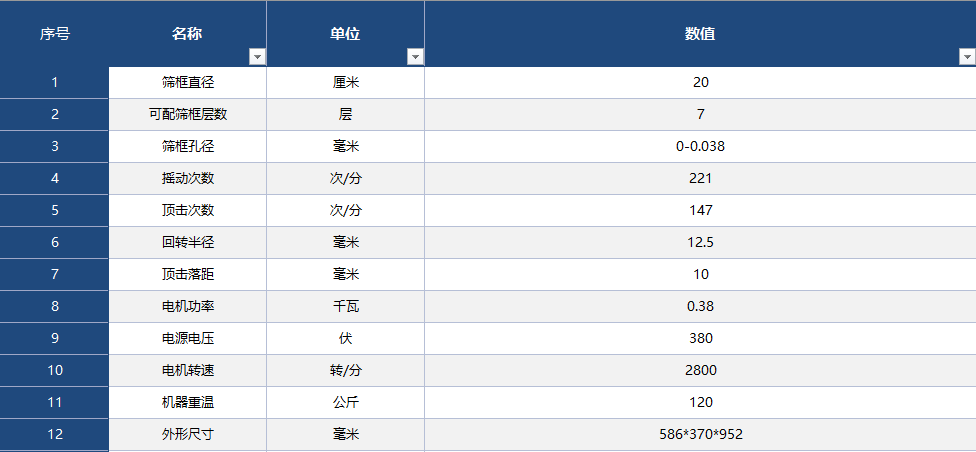

頂擊式振篩機技術參數：

注：以上頂擊式振篩機型號尺寸為標準機型，如用戶有特殊要求可量身定做。

使用說明

1、在安放篩框時，應按照篩孔大小順序迭放，同時另加一個底框。

2、將需要篩分的物料倒入最上層的篩框內，蓋好篩蓋然后按放在振擺儀承篩座內。

3、反時轉夾篩盤上的膠木手柄，將整個夾篩盤向下滑在套篩上，然后，再順時針旋轉夾篩盤上膠木柄，其內的頂桿軸夾緊承座，把整套分樣篩固緊。

4、把振擺儀上的定時器旋鈕設置篩析所需時間，打開電源開關，振擺就會開始篩轉式的工作。

5、待定時器到達先定時間的定位，振擺儀自動停止工作。

6、反時針旋轉夾篩盤上的膠木手柄將央篩盤松開并向上提，固定在滑套上，取下分樣篩。依次將需析后殘留在各號篩子內的物粒用天平稱重精確到檢析比例。

7、初次工作時無上下震動，因電機倒轉，請將電源線頭調換一下。

8、工作結束關閉電源。
